陈工装饰——艺术1951杜虹霖2023.3.28

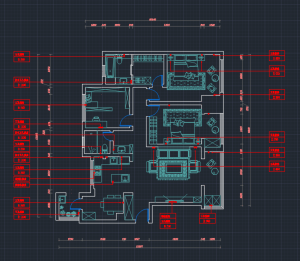

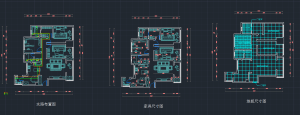

第三周周二，上午把昨天剩下的cad图：“插座定位”“开关定位”“水路布置”“家具尺寸”“地板尺寸”这五张画好了。其中开关之前在学校学习过，倒是还记得点，复习一下。

     主要用了“单联单控” “单联双控”“双联单控”“双联双控”这四个开关。单联表示一组灯，单控表示只有一个开关能控制灯。以此类推双联就是两组灯，双控就是有两个开关 可以控制灯。知道了这些，就可以像公式一样套用进去了，举例：“单联双控”：两个开关，控制同一组灯。“双联单控”：一个开关，控制着两组灯。除了这些还有“三联单控”“三联三控”等等。

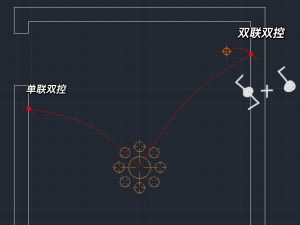

   在画图上，单控的只需要一个开关标识连接单组或多组灯，而双控则是要两个开关标识同时连着单组或多组灯。在合理的范围里可以混搭，举例（如下图）：卧室门口有一个控制主灯的开关，床头也有一个控制主灯的开关，门口的开关就叫单联双控。除此之外，床头的开关还能控制床头灯。那床头这个开关就叫双联双控，图像就是圆点一头一杠线，另一头两杠线（虽然名字都是双联双控，但是不能用两头双杠的标识表示！）。其实也就是单联双控+单联单控=双联双控，为什么不是双联三控呢？因为有双控了，口头上就可以忽略单控，当然也可以简单点直接分开画。这样文字复述一遍，也让我的脑子理的更清了。

  下午张雨学校有事，就跟店里请假了。我坐在学姐身边充电，刚好学姐在画水电图，她一边做一边跟我讲了一些好用的快捷键，如：

  LE可以直接拉出各自箭头，方块箭头，圆点箭头，斜杠箭头等等，只需要打开”特性”就可以自由挑选。

  S可以直接拉伸非连接的线，但是要一次性选择好要拉伸的地方，以前知道拉伸的快捷键，但是不知道怎么用，当时以为和直接点线端点移动是一个意思，但并不是，这个在画水电图或立面图时非常好用，直接框选画好的立面图的一半，再S，就可以随意拉墙面长度了。

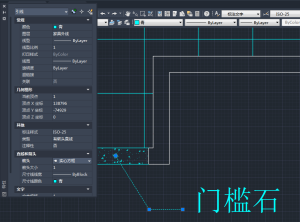

  学姐的动作很快，我继续在一边观察着，发现快捷键MA可以直接吸取颜色；发现“特性”框是非常省事的东西，文字大小，线条粗细长短样式等等都可以直接在里面改；发现多段线画出来的矩形，可以直接变成一个合并的图形，就像REC画出来的一样；发现“图层”比想象中还要重要，它可以省掉很 多麻烦，同一个吊顶图时，想要吊顶尺寸就打开吊顶尺寸，想要灯具尺寸就打开灯具尺寸，互不干扰 。

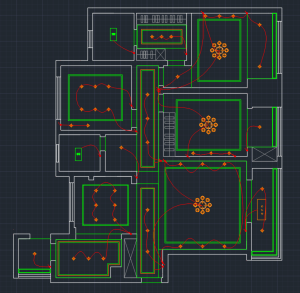

   学姐还告诉我灯线的口子可以用红色圆圈表示。之前画水电图时也遇到灯线了，我把它变黄了，有点不妥但我也不知道怎么办 ，学姐休假，陈哥和老板都在忙，我也没敢打扰，没多久就一下忘记这件事了。学姐还说一般房门的高度大概是2200，卫生间厨房是2300左右，阳台则是2300-2350。

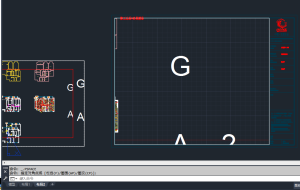

  学姐还教了我布局，我觉得有点眼熟但从来没关注过它。“布局”就在CAD页面左下角，复制一个图框进去然后MV，照着图框再拉一个框，这个框就会出现你画的那些CAD图，双击框内就能放大缩小出需要的图，而双击框外后框内的图就不会动了。就这样一个框一个图的复制，就会得到一组整齐可随时修改的图，这些图和原CAD图是相互关联的，所以当你要改其中一个房型时，所有的房型都会实时改动。如果移动了原CAD的图，“布局”中的图也会跟着动。 我以前只会把画好的CAD图直接放进图框里，但没用过布局。

  学姐画CAD的速度很快，她放插座时，直接将插座放在一角然后输入数据移动，固定好一个插座后，会算出和下一个正确位置相差多少后直接挪过去。而我是一个一个拉直线定好位置再把插座放上去，显然速度会慢很多。

  我在学姐边上坐了一会儿，昨天的客户就来了，学姐去忙着接待，没有继续画水电图了。她拿着刚打印的报价表熟练的介绍着那些材料的牌子。客户问的品牌，学姐也了解一些，我觉得很厉害。我想着只是观察了一会就学到了不少，这代表着我不知道的实用技巧真的还很多很多，我所知道的还只是一个非常狭小的面，只能说要练要学的还有很多。

  最近在练CAD，C4D都没学了，不知道还能不能把基础的学完，实在不行看看学校电脑能不能也下一个。过了下班时间了客户还在店里聊，大家也都没走，但我不一样，我要赶车，留下也毫无作用，学习怎么和客户谈也不差这一会儿。已经想象到未来不能自由下班的痛了，我会好好珍惜的现在到点就走甚至不到点就走的美好上班生活的。
