陈工装饰——艺术1951杜虹霖2023.3.17

  今天下了很大的雨，我早早的就到了店。在店门口遇到了一只猫，看起来傻傻的，它是跟着张雨从隔壁宠物医院来的，陪了它一会就不得不离开了，因为我还有我未完成的使命——画水电图。没错，今天的任务早早的就安排好了。

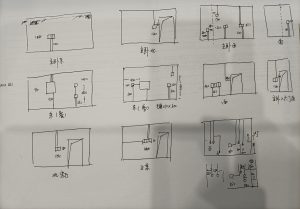

   学姐休假，张雨就把昨天去画的水电手绘图分了一部分给我一起练。看到手绘图的时候挺茫然的，只有简单的几个数字，几个小方块以及东南西北几个字。本身我就找不着北在哪，还没去过现场，我更迷茫了，不过幸好张雨简单明了的给我分析了一下方位。我发现学姐的习惯是由东起步逆时针的顺序画，而且每个房间的有水电的墙面顺序都非常的统一，画起来不会混乱。纸上虽然只有简单几个数据，但都能明确知道这些开关插头在哪。

   想着还挺简单的，然而第一步就难到我们了，我和张雨根本不知道房间长宽，层高，吊顶吊了多高。踌躇了一番，我们选择求助今天唯一一位来上班了的设计师陈哥。陈哥说可以根据之前画的平面图，来了解到层高，房屋长宽。但是我们三个都不知道这是哪个小区的房子，张雨虽然去了，但是也没注意到小区的具体名字，学姐也没有回信息。就在我们一筹莫展时，聪明的张雨回忆起了小区对面有消防大队，而且在万达附近，她打开高德地图搜索到万达广场的位置。终于，我们成功把范围缩小到了这个小区，陈哥在文件里一搜，真真是有这个小区的平面图在。陈哥说把这个平面图复制出来，小心不要动到原图，我很谨慎的另存为了。

   平面图非常清晰明了的写了层高，以及其他尺寸。我发现如果房间都是相同层高的，就不用每个都标了，而这套房只有一个CH数值，意思就是所有房间的层高都是它。终于当我和张雨以为可以顺利开始时，发现学姐给的范图还画了吊顶，但是那套平面图里没有标吊顶高度，又难住了。

  此时老板来店里了，老板问我看得懂吗，我只能说a little。我问老板:“这个吊顶高度是多少。”，老板说“要看情况，一般是吊两百，如果中央空调就要吊两百五了。”，我观察了一下平面图家具布置图，发现没有挂机或柜式的空调，那可能就是中央空调，于是就订了吊顶二百五。此时我们又发现了一个问题:吊顶往上凹了多少？这个是双眼皮吊顶？还是单眼皮的？还是其他？。老板已经走了，再次求助陈哥，陈哥说:“这个是水电图，不是房屋立面图，吊顶可画可不画”，我和zy不知道吊顶什么样，就决定不画了。

   解决完这些，我顺顺利利的画完了两个房间的水电图，中间陈哥给我们找了一套学姐之前画完的水电图，陈哥说:“那个开关直接复制就行了”，这也让我画图的进程更顺利了。我还照着模仿了一些已完成的CAD图的画图样式，发现标数值的线条，一般都是灰色，比较隐形，而数据则是很显眼的，这让真正的重点一眼就能被看见。

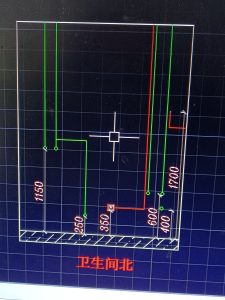

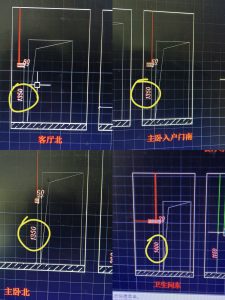

  下午我就继续研究并画完了剩下房间的水电图。我发现，房屋门口的开关高度都是1350上上下下。我还知道了水和电分别要用两种颜色画，水管用绿色线条然后水管头用绿色圆圈的图形表示，而电线管则是用红色以及插座的图像表示。在水电图里水电以外的东西都是要尽量降低存在的，像门这种不得不画的就可以改用灰色线条，以及前面说的标注的线条改为灰色，数据改为红色。为的就是能让人把目光集中在水电位置以及尺寸数据上。

  今天一整天都在研究学习水电图改如何绘制:水电线条以外的线条颜色都要降低明度，而数据的颜色要明显，吊顶可画可不画，水泥地板也要填充表示一下。
