乌蓬船装饰-艺术2051 宋瑞琦2024.6.13

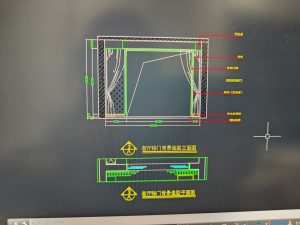

今天还是在乌篷船装饰学习的一天，今天学习了绘制CAD立面图，又称垂直面图，是建筑物各方向的正视图，也是建筑设计中的一个重要环节。CAD立面图一般是从物体的侧面或正面方向观察，因此在绘制立面图之前应明确观察的角度。立面图的尺寸标注应准确、清晰、一致。尺寸标注应符合规范，包括尺寸的单位、精度、标注方式等。立面图的比例应与实际尺寸相匹配，以确保立面图的准确性。立面图应注意细节，如门窗、楼梯、栏杆等的尺寸、位置、形状等。
